Kontrollpunkt Navigation
Für eine genaue Standortbestimmung
Wie genau arbeitet mein Navigationsempfänger? Überprüfen Sie ihn selbst!
Die Nutzung von Satelliten-Navigationsempfängern ist im privaten und beruflichen Alltag ganz selbstverständlich geworden. Auf einfache Weise kann der Nutzer weltweit seine Position bestimmen und oft auch auf einer Karte visualisieren. Sie helfen beim Zurechtfinden in einer unbekannten Stadt, beim Radfahren oder Wandern, sie speichern Ortsinformationen beim Fotografieren oder werden bei der digitalen Schatzsuche, dem sogenannten Geocaching, eingesetzt.
Bisher waren die Navigationsempfänger fast immer auf das Signal des amerikanischen Global Positioning System (GPS) angewiesen, mit dem russischen GLONASS und dem europäischen GALILEO-Projekt kommen weitere Satelliten hinzu, die die Positionsbestimmung zuverlässiger, schneller und genauer machen.
Doch wie genau arbeitet mein Navigationsempfänger?
Eine Überprüfung kann ganz einfach an einem festen Punkt auf der Erde erfolgen, dessen Koordinaten bekannt sind. Durch einfache Differenzbildung der digital angezeigten Koordinaten mit denen auf der Tafel angegebenen Koordinaten haben Sie einen Eindruck von der Genauigkeit Ihres Navigationsempfängers.
Die ”Kontrollpunkte für Navigationsgeräte” haben die Form einer quadratischen Bodenplatte in der Größe von 30 cm x 30 cm und befinden sich an einer leicht zugänglichen und touristisch attraktiven Stellen. Die Punktmarkierung auf den Bodenplatten wurden in hochpräzisen Messungen mit dem Satellitenpositionierungsdienst SAPOS der deutschen Landesvermessung zentimetergenau im amtlichen Referenzsystem ETRS89 bestimmt.
Wie genau arbeitet mein Navigationsempfänger? Überprüfen Sie ihn selbst!
Die Nutzung von Satelliten-Navigationsempfängern ist im privaten und beruflichen Alltag ganz selbstverständlich geworden. Auf einfache Weise kann der Nutzer weltweit seine Position bestimmen und oft auch auf einer Karte visualisieren. Sie helfen beim Zurechtfinden in einer unbekannten Stadt, beim Radfahren oder Wandern, sie speichern Ortsinformationen beim Fotografieren oder werden bei der digitalen Schatzsuche, dem sogenannten Geocaching, eingesetzt.
Bisher waren die Navigationsempfänger fast immer auf das Signal des amerikanischen Global Positioning System (GPS) angewiesen, mit dem russischen GLONASS und dem europäischen GALILEO-Projekt kommen weitere Satelliten hinzu, die die Positionsbestimmung zuverlässiger, schneller und genauer machen.
Doch wie genau arbeitet mein Navigationsempfänger?
Eine Überprüfung kann ganz einfach an einem festen Punkt auf der Erde erfolgen, dessen Koordinaten bekannt sind. Durch einfache Differenzbildung der digital angezeigten Koordinaten mit denen auf der Tafel angegebenen Koordinaten haben Sie einen Eindruck von der Genauigkeit Ihres Navigationsempfängers.
Die ”Kontrollpunkte für Navigationsgeräte” haben die Form einer quadratischen Bodenplatte in der Größe von 30 cm x 30 cm und befinden sich an einer leicht zugänglichen und touristisch attraktiven Stellen. Die Punktmarkierung auf den Bodenplatten wurden in hochpräzisen Messungen mit dem Satellitenpositionierungsdienst SAPOS der deutschen Landesvermessung zentimetergenau im amtlichen Referenzsystem ETRS89 bestimmt.
-
Kontrollpunkt Potsdam
Standort des Kontrollpunktes Ort: am ehemaligen Marstall, dem heutigen Filmmuseum Potsdam
Adresse: Breite Straße 1A /Marstall am Lustgarten, 14467 PotsdamKoordinaten des Potsdamer Kontrollpunktes im Lagebezugssystem ETRS89/WGS84
Geographische Koordinaten:
Breite 52° 23' 42,053''
Länge 13° 03' 28,963''
UTM-Koordinaten:
Ostwert: Zone 33U 367866,81 m
Nordwert: 5806748,66 m
Höhe:
Ellipsoidisch: 71,95 m
Normalhöhe: 31,78 m ü. NHN
Standort des Kontrollpunktes Ort: am ehemaligen Marstall, dem heutigen Filmmuseum Potsdam
Adresse: Breite Straße 1A /Marstall am Lustgarten, 14467 PotsdamKoordinaten des Potsdamer Kontrollpunktes im Lagebezugssystem ETRS89/WGS84
Geographische Koordinaten:
Breite 52° 23' 42,053''
Länge 13° 03' 28,963''
UTM-Koordinaten:
Ostwert: Zone 33U 367866,81 m
Nordwert: 5806748,66 m
Höhe:
Ellipsoidisch: 71,95 m
Normalhöhe: 31,78 m ü. NHN -
Kontrollpunkt Spremberg
Standort des Kontrollpunktes Ort: nordöstlich des Brunnens zwischen Rathaus und Touristinformation
Adresse: Judengasse, Ecke Judenstraße, 03130 SprembergKoordinaten des Spremberger Kontrollpunktes im Lagebezugssystem ETRS89/WGS84
Geographische Koordinaten:
Breite 51° 34' 15,231''
Länge 14° 22' 45,894''
UTM-Koordinaten:
Ostwert: Zone 33U 456990,55 m
Nordwert: 5713496,45 m
Höhe:
Ellipsoidisch: 140,97 m
Normalhöhe: 99,55 m ü. NHN
Standort des Kontrollpunktes Ort: nordöstlich des Brunnens zwischen Rathaus und Touristinformation
Adresse: Judengasse, Ecke Judenstraße, 03130 SprembergKoordinaten des Spremberger Kontrollpunktes im Lagebezugssystem ETRS89/WGS84
Geographische Koordinaten:
Breite 51° 34' 15,231''
Länge 14° 22' 45,894''
UTM-Koordinaten:
Ostwert: Zone 33U 456990,55 m
Nordwert: 5713496,45 m
Höhe:
Ellipsoidisch: 140,97 m
Normalhöhe: 99,55 m ü. NHN -
Kontrollpunkt Frankfurt (Oder)
Standort des Kontrollpunktes Ort: an der Oderpromenade, nahe Friedensglocke
Koordinaten des Frankfurter Kontrollpunktes im Lagebezugssystem ETRS89/WGS84
Geographische Koordinaten:
Breite 52° 20' 42,971''
Länge 14° 33' 26,139''
UTM-Koordinaten:
Ostwert: Zone 33U 469840,17 m
Nordwert: 5799533,48 m
Höhe:
Ellipsoidisch: 62,43 m
Normalhöhe: 23,86 m ü. NHN
Standort des Kontrollpunktes Ort: an der Oderpromenade, nahe Friedensglocke
Koordinaten des Frankfurter Kontrollpunktes im Lagebezugssystem ETRS89/WGS84
Geographische Koordinaten:
Breite 52° 20' 42,971''
Länge 14° 33' 26,139''
UTM-Koordinaten:
Ostwert: Zone 33U 469840,17 m
Nordwert: 5799533,48 m
Höhe:
Ellipsoidisch: 62,43 m
Normalhöhe: 23,86 m ü. NHN -
Kontrollpunkt Wandlitz
Standort des Kontrollpunktes Ort: am Eingang BARNIM PANORAMA
Koordinaten des Wandlitzer Kontrollpunktes im Lagebezugssystem ETRS89/WGS84
Geographische Koordinaten:
Breite 52° 45' 05,981''
Länge 13° 27' 18,684''
UTM-Koordinaten:
Ostwert: Zone 33U 395736,72 m
Nordwert: 5845764,48 m
Höhe:
Ellipsoidisch: 92,43 m
Normalhöhe: 53,69 m ü. NHN im DHHN2016
Standort des Kontrollpunktes Ort: am Eingang BARNIM PANORAMA
Koordinaten des Wandlitzer Kontrollpunktes im Lagebezugssystem ETRS89/WGS84
Geographische Koordinaten:
Breite 52° 45' 05,981''
Länge 13° 27' 18,684''
UTM-Koordinaten:
Ostwert: Zone 33U 395736,72 m
Nordwert: 5845764,48 m
Höhe:
Ellipsoidisch: 92,43 m
Normalhöhe: 53,69 m ü. NHN im DHHN2016 -
Kontrollpunkt Luckenwalde
Kontrollpunkt Standort Luckenwalde © LGB Ort: vor der Kreisverwaltung Luckenwalde
Koordinaten des Wandlitzer Kontrollpunktes im Lagebezugssystem ETRS89/WGS84
Geographische Koordinaten:
Breite 52° 05' 08,138''
Länge 13° 10' 09,898''
UTM-Koordinaten:
Ostwert: Zone 33U 374574,46 m
Nordwert: 5772139,26 m
Höhe:
Ellipsoidisch: 90,87 m
Normalhöhe: 49,69 m ü. NHN im DHHN2016Kontrollpunkt Standort Luckenwalde © LGB Ort: vor der Kreisverwaltung Luckenwalde
Koordinaten des Wandlitzer Kontrollpunktes im Lagebezugssystem ETRS89/WGS84
Geographische Koordinaten:
Breite 52° 05' 08,138''
Länge 13° 10' 09,898''
UTM-Koordinaten:
Ostwert: Zone 33U 374574,46 m
Nordwert: 5772139,26 m
Höhe:
Ellipsoidisch: 90,87 m
Normalhöhe: 49,69 m ü. NHN im DHHN2016 -
Kontrollpunkt Lübben

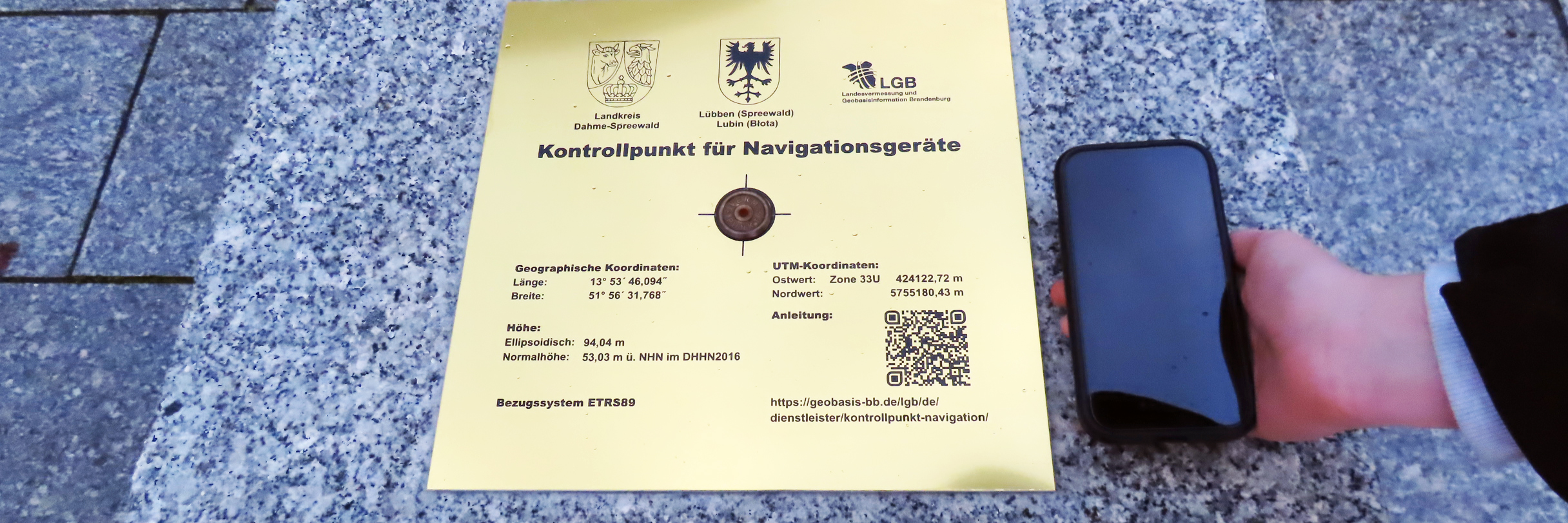

Kontrollpunkt Standort Lübben © LGB Ort: vor der Stadtverwaltung auf dem Marktplatz der Stadt Lübben (Spreewald)
Koordinaten des Lübbener Kontrollpunktes im Lagebezugssystem ETRS89/WGS84
Geographische Koordinaten:
Breite 51° 56' 31,768''
Länge 13° 53' 46,094''
UTM-Koordinaten:
Ostwert: Zone 33U 424122,72 m
Nordwert: 5755180,43 m
Höhe:
Ellipsoidisch: 94,04 m
Normalhöhe: 53,03 m ü. NHN im DHHN2016
Kontrollpunkt Standort Lübben © LGB Ort: vor der Stadtverwaltung auf dem Marktplatz der Stadt Lübben (Spreewald)
Koordinaten des Lübbener Kontrollpunktes im Lagebezugssystem ETRS89/WGS84
Geographische Koordinaten:
Breite 51° 56' 31,768''
Länge 13° 53' 46,094''
UTM-Koordinaten:
Ostwert: Zone 33U 424122,72 m
Nordwert: 5755180,43 m
Höhe:
Ellipsoidisch: 94,04 m
Normalhöhe: 53,03 m ü. NHN im DHHN2016
So einfach geht's:
- Suchen Sie einen Kontrollpunkt für Navigationsgeräte auf.
- Stellen Sie gegebenenfalls das Positionsformat Ihres Empfängers auf das WGS84-Datum.
- Bringen Sie Ihr Gerät auf oder in unmittelbare Nähe des Kontrollpunktes,
- Bestimmen Sie die Standortkoordinaten.
- Vergleichen Sie Ihre Messwerte mit den unten angegebenen Koordinaten des Kontrollpunktes.
Als kleine Hilfestellung für die Überprüfung der geographischen Koordinaten kann die folgende Übersicht, gültig für die Region Berlin/Brandenburg, dienen:
Abweichung der Koordinate um
- 1' entspricht eine Abweichung in Ost-West-Richtung: ca. 1.141 m und in Nord-Süd-Richtung: ca. 1.854 m
- 1'' entspricht eine Abweichung in Ost-West-Richtung: 19 m und in Nord-Süd-Richtung: 30,9 m
- 0,1'' entspricht eine Abweichung in Ost-West-Richtung: 1,9 m und in Nord-Süd-Richtung: 3,1 m
- 0,01'' entspricht eine Abweichung in Ost-West-Richtung: 0,2 m und in Nord-Süd-Richtung: 0,3 m
- 0,001'' entspricht eine Abweichung in Ost-West-Richtung: 0,02 m und in Nord-Süd-Richtung: 0,03 m
Einfacher geht es mit UTM-Koordinaten, da es sich hierbei bereits um ein metrisches System handelt.
Abschließend noch einige Hinweise:
Die Genauigkeit Ihrer gemessenen Koordinaten hängt von der Satellitenkonstellation ab, die sich über den Tag stetig verändert. Es ist normal, dass sich die Anzeige Ihres Empfängers im Rahmen der Messgenauigkeit mit der Zeit verändert.
Die ellipsoidische Höhe gibt lediglich die Höhe des Empfängers über dem Erdellipsoid, einem stark vereinfachten Modell des Erdkörpers an. Weitaus wichtiger ist die Normalhöhe, die sich auf die wahre Erdfigur und den Amsterdamer Pegel (Normalhöhen-Null) bezieht.
Haben Sie Fragen? Unser Kundenservice hilft Ihnen gerne weiter.
So einfach geht's:
- Suchen Sie einen Kontrollpunkt für Navigationsgeräte auf.
- Stellen Sie gegebenenfalls das Positionsformat Ihres Empfängers auf das WGS84-Datum.
- Bringen Sie Ihr Gerät auf oder in unmittelbare Nähe des Kontrollpunktes,
- Bestimmen Sie die Standortkoordinaten.
- Vergleichen Sie Ihre Messwerte mit den unten angegebenen Koordinaten des Kontrollpunktes.
Als kleine Hilfestellung für die Überprüfung der geographischen Koordinaten kann die folgende Übersicht, gültig für die Region Berlin/Brandenburg, dienen:
Abweichung der Koordinate um
- 1' entspricht eine Abweichung in Ost-West-Richtung: ca. 1.141 m und in Nord-Süd-Richtung: ca. 1.854 m
- 1'' entspricht eine Abweichung in Ost-West-Richtung: 19 m und in Nord-Süd-Richtung: 30,9 m
- 0,1'' entspricht eine Abweichung in Ost-West-Richtung: 1,9 m und in Nord-Süd-Richtung: 3,1 m
- 0,01'' entspricht eine Abweichung in Ost-West-Richtung: 0,2 m und in Nord-Süd-Richtung: 0,3 m
- 0,001'' entspricht eine Abweichung in Ost-West-Richtung: 0,02 m und in Nord-Süd-Richtung: 0,03 m
Einfacher geht es mit UTM-Koordinaten, da es sich hierbei bereits um ein metrisches System handelt.
Abschließend noch einige Hinweise:
Die Genauigkeit Ihrer gemessenen Koordinaten hängt von der Satellitenkonstellation ab, die sich über den Tag stetig verändert. Es ist normal, dass sich die Anzeige Ihres Empfängers im Rahmen der Messgenauigkeit mit der Zeit verändert.
Die ellipsoidische Höhe gibt lediglich die Höhe des Empfängers über dem Erdellipsoid, einem stark vereinfachten Modell des Erdkörpers an. Weitaus wichtiger ist die Normalhöhe, die sich auf die wahre Erdfigur und den Amsterdamer Pegel (Normalhöhen-Null) bezieht.
Haben Sie Fragen? Unser Kundenservice hilft Ihnen gerne weiter.
mehr erfahren...
-
Glossar
GPS - Global Positioning System, globales Navigationssystem der USA zur weltweiten Positionsbestimmung
GLONASS - Globalnaja nawigazionnaja sputnikowaja sistema, das globale Navigationssystem Russlands
GALILEO - im Aufbau befindliches ziviles Navigationssystem der Europäischen Union
GNSS - Global Navigation Satellite System, Zusammenfassung aller derzeit und zukünftig verfügbaren Satelliten-Navigationssysteme
ETRS89 - European Terrestrial Reference System 1989, ein europäisches geodätisches Bezugssystem, das fest an die eurasische Kontinentalplatte gebunden ist. Es ist das amtliche Bezugssystem der Lage im Land Brandenburg und stimmt auf ca. einen halben Meter mit dem weltweit gültigen WGS84 überein.
UTM - Universale Transversale Mercatorprojektion, ein globales, metrisches Koordinatensystem, das eine verzerrungsarme Abbildung der Erdoberfläche in Karten ermöglichtGPS - Global Positioning System, globales Navigationssystem der USA zur weltweiten Positionsbestimmung
GLONASS - Globalnaja nawigazionnaja sputnikowaja sistema, das globale Navigationssystem Russlands
GALILEO - im Aufbau befindliches ziviles Navigationssystem der Europäischen Union
GNSS - Global Navigation Satellite System, Zusammenfassung aller derzeit und zukünftig verfügbaren Satelliten-Navigationssysteme
ETRS89 - European Terrestrial Reference System 1989, ein europäisches geodätisches Bezugssystem, das fest an die eurasische Kontinentalplatte gebunden ist. Es ist das amtliche Bezugssystem der Lage im Land Brandenburg und stimmt auf ca. einen halben Meter mit dem weltweit gültigen WGS84 überein.
UTM - Universale Transversale Mercatorprojektion, ein globales, metrisches Koordinatensystem, das eine verzerrungsarme Abbildung der Erdoberfläche in Karten ermöglicht
