Staatliche Kartenwerke der DDR
Ausgabe Volkswirtschaft und Ausgabe Staat in verschiedenen Maßstäben
Die Topographische Karte im Maßstab 1:10.000 ist der Grundmaßstab der Topographischen Landeskartenwerke Brandenburgs. Sie ist die kartographische Umsetzung einer umfassenden topographischen Landesaufnahme (photogrammetrische Luftbildauswertung, Einarbeitung topographischer Zusatzinformationen, topographischer Feldvergleich). Die Erdoberfläche wird relativ vollständig, mit geringfügiger Generalisierung und maßstabsbezogen geometrisch exakt dargestellt. Die historischen Ausgaben der TK10 stehen aus verschiedenen Jahren ab 1992 (Grundaktualität einzelner Blätter älter) zur Verfügung. Ab dem Jahr 2002 entstand die TK10 (ATKIS) durch Ableitung aus dem Basis-Landschaftsmodell (Basis-DLM). Die Topographische Karte im Maßstab 1:25.000 ist eine aus dem Grundmaßstab (TK10) abgeleitete Karte. Die verschiedenen Erscheinungsformen der Erdoberfläche werden in maßstabsgerechter Generalisierung dargestellt. Zudem zeigt sie, neben vielen Einzelheiten wie Kirchen, Krankenhäusern und Bahnhöfen, auch die unterschiedliche Art der Bebauung. Die historischen Ausgaben der TK25 stehen aus verschiedenen Jahren ab 1991 (Grundaktualität einzelner Blätter älter) zur Verfügung. Ab dem Jahr 2004 entstand die TK25 (ATKIS) durch Ableitung aus dem Basis-Landschaftsmodell (Basis-DLM).
Die Topographische Karte im Maßstab 1:50.000 ist eine aus dem Kartenwerk TK25 abgeleitete Karte. Die verschiedenen Erscheinungsformen der Erdoberfläche werden in maßstabsgerechter Generalisierung dargestellt. Durch den kleineren Maßstab bildet sie Regionen detailliert und übersichtlich ab. Die historischen Ausgaben der TK50 stehen aus verschiedenen Jahren ab 1993 (Grundaktualität einzelner Blätter älter) zur Verfügung. Ab dem Jahr 2007 entstand die TK50 (ATKIS) durch Ableitung aus dem Digitalen Landschaftsmodell 50 (DLM50).
Die Topographische Karte im Maßstab 1:100.000 ist eine aus dem Kartenwerk TK50 abgeleitete Karte. Die verschiedenen Erscheinungsformen der Erdoberfläche werden in maßstabsgerechter Generalisierung dargestellt. Durch den kleinen Maßstab werden ganze Regionen übersichtlich in einem Kartenblatt abgebildet. Die historischen Ausgaben der TK100 stehen aus verschiedenen Jahren ab 1993 (Grundaktualität einzelner Blätter älter) zur Verfügung. Ab dem Jahr 2010 entstand die TK100 (ATKIS) durch Ableitung aus dem Digitalen Landschaftsmodell 50 (DLM50).
Es werden alle verfügbaren historischen Ausgaben aller Maßstäbe der zurückliegenden Jahre ab 1991 angeboten. In unterschiedlichen Kartenlayouts und -darstellungen bilden die historischen Kartenblätter ein Stück Zeitgeschichte Brandenburgs ab.
- für historische Forschung geeignet
- verschiedene Ausgabevarianten
- Geodienste
Die Topographische Karte im Maßstab 1:10.000 ist der Grundmaßstab der Topographischen Landeskartenwerke Brandenburgs. Sie ist die kartographische Umsetzung einer umfassenden topographischen Landesaufnahme (photogrammetrische Luftbildauswertung, Einarbeitung topographischer Zusatzinformationen, topographischer Feldvergleich). Die Erdoberfläche wird relativ vollständig, mit geringfügiger Generalisierung und maßstabsbezogen geometrisch exakt dargestellt. Die historischen Ausgaben der TK10 stehen aus verschiedenen Jahren ab 1992 (Grundaktualität einzelner Blätter älter) zur Verfügung. Ab dem Jahr 2002 entstand die TK10 (ATKIS) durch Ableitung aus dem Basis-Landschaftsmodell (Basis-DLM). Die Topographische Karte im Maßstab 1:25.000 ist eine aus dem Grundmaßstab (TK10) abgeleitete Karte. Die verschiedenen Erscheinungsformen der Erdoberfläche werden in maßstabsgerechter Generalisierung dargestellt. Zudem zeigt sie, neben vielen Einzelheiten wie Kirchen, Krankenhäusern und Bahnhöfen, auch die unterschiedliche Art der Bebauung. Die historischen Ausgaben der TK25 stehen aus verschiedenen Jahren ab 1991 (Grundaktualität einzelner Blätter älter) zur Verfügung. Ab dem Jahr 2004 entstand die TK25 (ATKIS) durch Ableitung aus dem Basis-Landschaftsmodell (Basis-DLM).
Die Topographische Karte im Maßstab 1:50.000 ist eine aus dem Kartenwerk TK25 abgeleitete Karte. Die verschiedenen Erscheinungsformen der Erdoberfläche werden in maßstabsgerechter Generalisierung dargestellt. Durch den kleineren Maßstab bildet sie Regionen detailliert und übersichtlich ab. Die historischen Ausgaben der TK50 stehen aus verschiedenen Jahren ab 1993 (Grundaktualität einzelner Blätter älter) zur Verfügung. Ab dem Jahr 2007 entstand die TK50 (ATKIS) durch Ableitung aus dem Digitalen Landschaftsmodell 50 (DLM50).
Die Topographische Karte im Maßstab 1:100.000 ist eine aus dem Kartenwerk TK50 abgeleitete Karte. Die verschiedenen Erscheinungsformen der Erdoberfläche werden in maßstabsgerechter Generalisierung dargestellt. Durch den kleinen Maßstab werden ganze Regionen übersichtlich in einem Kartenblatt abgebildet. Die historischen Ausgaben der TK100 stehen aus verschiedenen Jahren ab 1993 (Grundaktualität einzelner Blätter älter) zur Verfügung. Ab dem Jahr 2010 entstand die TK100 (ATKIS) durch Ableitung aus dem Digitalen Landschaftsmodell 50 (DLM50).
Es werden alle verfügbaren historischen Ausgaben aller Maßstäbe der zurückliegenden Jahre ab 1991 angeboten. In unterschiedlichen Kartenlayouts und -darstellungen bilden die historischen Kartenblätter ein Stück Zeitgeschichte Brandenburgs ab.
- für historische Forschung geeignet
- verschiedene Ausgabevarianten
- Geodienste
Produktangebot Kartenwerk der DDR
Die Karten werden plano als mehrfarbiger Druck angeboten. Einzelne Kartenblätter sind als Plot erhältlich.
Kartenformat: 42 x 45 cm
Kosten: 4,00 EuroDie Karten werden plano als mehrfarbiger Druck angeboten. Einzelne Kartenblätter sind als Plot erhältlich.
Kartenformat: 42 x 45 cm
Kosten: 4,00 EuroTechnische Angaben
-
Verfügbarkeit & Aktualisierungszyklus
- für alle Maßstäbe liegen die Karten flächendeckend für das Land Brandenburg vor
- 1 : 25.000 AS, 1 : 50.000 AS sind im Zeitraum 1986-1990 letztmalig aktualisiert worden
- die Kartenwerke sind abgeschlossen und werden nicht mehr weitergeführt
- Darstellungsdienst Aktualitätsübersichten der Produkte
Verfügbarkeitsübersichten:
- für alle Maßstäbe liegen die Karten flächendeckend für das Land Brandenburg vor
- 1 : 25.000 AS, 1 : 50.000 AS sind im Zeitraum 1986-1990 letztmalig aktualisiert worden
- die Kartenwerke sind abgeschlossen und werden nicht mehr weitergeführt
- Darstellungsdienst Aktualitätsübersichten der Produkte
Verfügbarkeitsübersichten:
-
Geodätische Grundlagen
Ausgabe Staat
- Bezugsfläche Krassowskiellipsoid
- Höhen in Meter über Höhennull (HN, Pegel Kronstadt)
- Gauß-Krüger-Abbildung, 6° Meridian-Streifensystem
Ausgabe für die Volkswirtschaft
- Bezugsfläche Besselellipsoid
- Höhen in Meter über Höhennull (HN, Pegel Kronstadt)
- Gauß-Krüger-Abbildung, 3° Meridian-Streifensystem
Ausgabe Staat
- Bezugsfläche Krassowskiellipsoid
- Höhen in Meter über Höhennull (HN, Pegel Kronstadt)
- Gauß-Krüger-Abbildung, 6° Meridian-Streifensystem
Ausgabe für die Volkswirtschaft
- Bezugsfläche Besselellipsoid
- Höhen in Meter über Höhennull (HN, Pegel Kronstadt)
- Gauß-Krüger-Abbildung, 3° Meridian-Streifensystem
-
Inhalt
Maßstab 1 : 25.000
- Gradabteilungskarte (0°07'30'' geographische Länge, 0°05' geographische Breite)
- Naturmaß der Landschaftsfläche: ca. 8,5 km x 9,25 km = 80 km²
- Blattnummer + Blattname
- für ausgewählte Städte wurden anstelle der Topographischen Karten (AS) Topographische Stadtpläne (AS) bearbeitet. Sie unterscheiden sich vor allem durch die Darstellung von Straßennamen und die Farbgebung.
- vier- bzw. fünffarbige Normalausgabe
Maßstab 1 : 50.000
- Ausgabe Staat: Gradabteilungskarte (0°15' geographische Länge, 0°10' geographische Breite)
- Ausgabe Volkswirtschaft: Rahmenkarte (0°15' geographische Länge, 0°10' geographische Breite)
- Inhaltsebenen sind: Grundriss/Gitternetz-Schwarz, Gewässer-Blau, Relief/Straßenfüllung/Bebauungsflächen-Rotbraun, Waldflächen-Grün
- Naturmaß der Landschaftsfläche: ca. 17 km x 18,5 km = 320 km²
- Blattnummer + Blattname
Maßstab 1 : 100.000
- Gradabteilungskarte (0°30' geographische Länge, 0°20' geographische Breite)
- Naturmaß der Landschaftsfläche: ca. 34 km x 37 km = 1.250 km²
- Blattnummer + Blattname
Maßstab 1 : 25.000
- Gradabteilungskarte (0°07'30'' geographische Länge, 0°05' geographische Breite)
- Naturmaß der Landschaftsfläche: ca. 8,5 km x 9,25 km = 80 km²
- Blattnummer + Blattname
- für ausgewählte Städte wurden anstelle der Topographischen Karten (AS) Topographische Stadtpläne (AS) bearbeitet. Sie unterscheiden sich vor allem durch die Darstellung von Straßennamen und die Farbgebung.
- vier- bzw. fünffarbige Normalausgabe
Maßstab 1 : 50.000
- Ausgabe Staat: Gradabteilungskarte (0°15' geographische Länge, 0°10' geographische Breite)
- Ausgabe Volkswirtschaft: Rahmenkarte (0°15' geographische Länge, 0°10' geographische Breite)
- Inhaltsebenen sind: Grundriss/Gitternetz-Schwarz, Gewässer-Blau, Relief/Straßenfüllung/Bebauungsflächen-Rotbraun, Waldflächen-Grün
- Naturmaß der Landschaftsfläche: ca. 17 km x 18,5 km = 320 km²
- Blattnummer + Blattname
Maßstab 1 : 100.000
- Gradabteilungskarte (0°30' geographische Länge, 0°20' geographische Breite)
- Naturmaß der Landschaftsfläche: ca. 34 km x 37 km = 1.250 km²
- Blattnummer + Blattname
Datenbezug

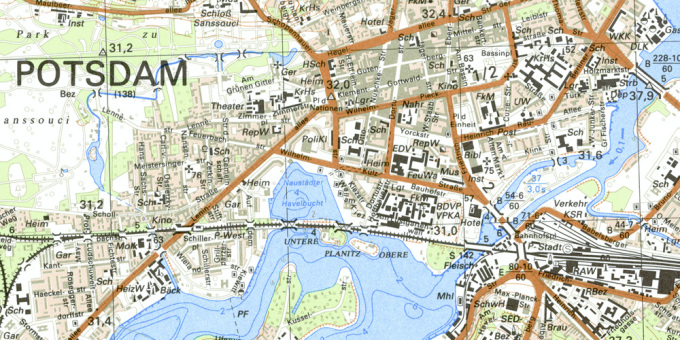

Topographische Karte 1 : 25.000 - Ausgabe Staat (AS)
Die Karten stehen plano zur Verfügung und sind überwiegend als Druck erhältlich. Einzelne Kartenblätter werden als Plot geliefert.
Topographische Karte 1 : 25.000 - Ausgabe Staat (AS)
Die Karten stehen plano zur Verfügung und sind überwiegend als Druck erhältlich. Einzelne Kartenblätter werden als Plot geliefert.

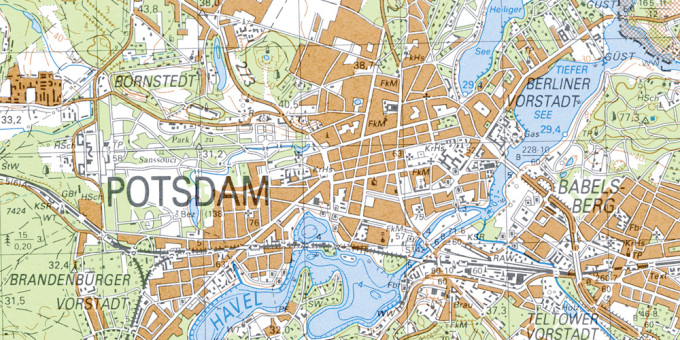

Topographische Karte 1 : 50.000 - Ausgabe Staat (AS)
Die Karten stehen plano zur Verfügung und sind als Druck erhältlich.
Topographische Karte 1 : 50.000 - Ausgabe Staat (AS)
Die Karten stehen plano zur Verfügung und sind als Druck erhältlich.

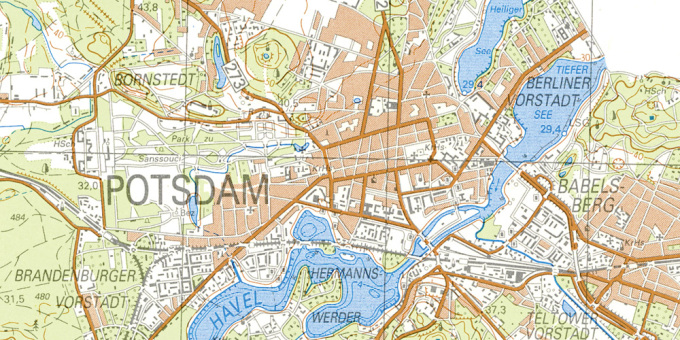

Topographische Karte 1 : 50.000 - Ausgabe für die Volkswirtschaft (AV)
Die Karten stehen plano zur Verfügung und sind als Druck erhältlich.
Topographische Karte 1 : 50.000 - Ausgabe für die Volkswirtschaft (AV)
Die Karten stehen plano zur Verfügung und sind als Druck erhältlich.

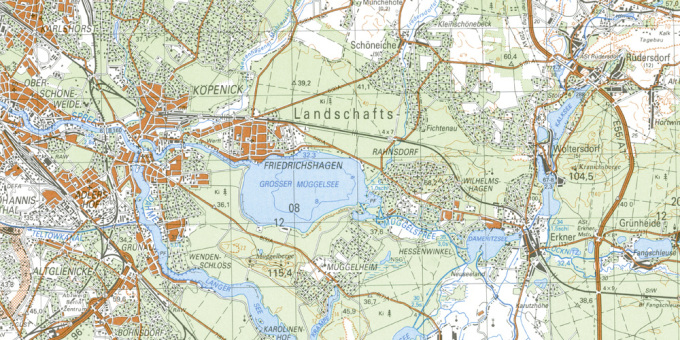

Topographische Karte 1 : 100.000 - Ausgabe Staat (AS)
Die Karten stehen plano zur Verfügung und sind als Druck erhältlich.
Topographische Karte 1 : 100.000 - Ausgabe Staat (AS)
Die Karten stehen plano zur Verfügung und sind als Druck erhältlich.
mehr erfahren...
-
Kartenblattbezeichnung & Geodienste für Blattschnitte
© LGB Der Blattschnitt und die Blattbezeichnung der staatlichen Kartenwerke der DDR (AS) erfolgte alphanumerisch nach Blöcken – abgeleitet von der Internationalen Weltkarte (IWK) 1 : 1.000.000.
Der Buchstabe und die ersten beiden Ziffern „N-33“ leiten sich aus der Einteilung der Kartenblätter der Internationalen Weltkarte 1 : 1.000.000 ab. Ein Kartenblatt der IWK enthält 144 Kartenblätter im Maßstab 1 : 100.000, diese sind von 1 bis 144 nummeriert. Mit der Bezeichnung „N-33-133“ kann somit die Lage des Blattes im Maßstab 1 : 100.000 im Kartenblatt „N-33“ der IWK bestimmt werden. Das Kartenblatt 1 : 100.000 enthält vier Kartenblätter des Maßstabes 1 : 50.000, die mit Großbuchstaben bezeichnet werden (A-D). Die Bezeichnung „N-33-133-A“ beschreibt somit die nord-westliche Lage des Blattes. Ein Kartenblatt im Maßstab 1 : 50.000 enthält vier Kartenblätter des Maßstabes 1 : 25.000, die mit Kleinbuchstaben gekennzeichnet sind (a-d). Das Beispiel „N-33-133-A-a“ stellt folglich wieder das nord-westliche Blatt dar.
Der Blattschnitt der Ausgabe Volkswirtschaft (AV) weicht unwesentlich vom Blattschnitt der Ausgabe Staat ab und wird mit einem einfachen nummerischen System bezeichnet. Die ersten beiden Ziffern beschreiben die Reihe (von Norden nach Süden aufsteigend) und die beiden letzten Ziffern die Spalte (von Westen nach Osten aufsteigend). Für den Maßstab 1 : 50.000 werden die Kartenblätter ergänzend durch die Zahlen 1 bis 4 bezeichnet.© LGB Der Blattschnitt und die Blattbezeichnung der staatlichen Kartenwerke der DDR (AS) erfolgte alphanumerisch nach Blöcken – abgeleitet von der Internationalen Weltkarte (IWK) 1 : 1.000.000.
Der Buchstabe und die ersten beiden Ziffern „N-33“ leiten sich aus der Einteilung der Kartenblätter der Internationalen Weltkarte 1 : 1.000.000 ab. Ein Kartenblatt der IWK enthält 144 Kartenblätter im Maßstab 1 : 100.000, diese sind von 1 bis 144 nummeriert. Mit der Bezeichnung „N-33-133“ kann somit die Lage des Blattes im Maßstab 1 : 100.000 im Kartenblatt „N-33“ der IWK bestimmt werden. Das Kartenblatt 1 : 100.000 enthält vier Kartenblätter des Maßstabes 1 : 50.000, die mit Großbuchstaben bezeichnet werden (A-D). Die Bezeichnung „N-33-133-A“ beschreibt somit die nord-westliche Lage des Blattes. Ein Kartenblatt im Maßstab 1 : 50.000 enthält vier Kartenblätter des Maßstabes 1 : 25.000, die mit Kleinbuchstaben gekennzeichnet sind (a-d). Das Beispiel „N-33-133-A-a“ stellt folglich wieder das nord-westliche Blatt dar.
Der Blattschnitt der Ausgabe Volkswirtschaft (AV) weicht unwesentlich vom Blattschnitt der Ausgabe Staat ab und wird mit einem einfachen nummerischen System bezeichnet. Die ersten beiden Ziffern beschreiben die Reihe (von Norden nach Süden aufsteigend) und die beiden letzten Ziffern die Spalte (von Westen nach Osten aufsteigend). Für den Maßstab 1 : 50.000 werden die Kartenblätter ergänzend durch die Zahlen 1 bis 4 bezeichnet.Blattschnitte der amtlichen Kartenwerke Brandenburg mit Berlin (WMS BB-BE Blattschnitte)
Der Web Map Service stellt die Kartenblattschnitte der Kartenreihen TK10, TK10AS, TK25, TK25AS, TK50, TK50AS und TK100, sowie Kacheln für diverse digitale Daten (DOP, DGM usw.) in 1x1 km, 2x2 km, 5x5 km, 10x10 km, 20x20 km und 50x50 km vom Gebiet der Länder Brandenburg und Berlin zur Verfügung. Die Kartenblattschnitte sind parallel zum geographischen Koordinatensystem (Bessel Elipsoid, sphärische Koordinaten). Die DOP-Kacheln sind parallel zum Gitternetz der UTM-Abbildung auf GRS80 Ellipsoid (ETRS89, Ebene Koordinaten).Blattschnitte der amtlichen Kartenwerke Brandenburg mit Berlin (WFS BB-BE Blattschnitte)
Der Web Feature Service stellt die Kartenblattschnitte der Kartenreihen TK10, TK10AS, TK25, TK25AS, TK50, TK50AS und TK100, sowie Kacheln für diverse digitale Daten (DOP, DGM usw.) in 1x1 km, 2x2 km, 5x5 km, 10x10 km, 20x20 km und 50x50 km vom Gebiet der Länder Brandenburg und Berlin zur Verfügung. Die Kartenblattschnitte sind parallel zum geographischen Koordinatensystem (Bessel Elipsoid, sphärische Koordinaten). Die DOP-Kacheln sind parallel zum Gitternetz der UTM-Abbildung auf GRS80 Ellipsoid (ETRS89, Ebene Koordinaten).Blattschnitte der amtlichen Kartenwerke Brandenburg mit Berlin (WMS BB-BE Blattschnitte)
Der Web Map Service stellt die Kartenblattschnitte der Kartenreihen TK10, TK10AS, TK25, TK25AS, TK50, TK50AS und TK100, sowie Kacheln für diverse digitale Daten (DOP, DGM usw.) in 1x1 km, 2x2 km, 5x5 km, 10x10 km, 20x20 km und 50x50 km vom Gebiet der Länder Brandenburg und Berlin zur Verfügung. Die Kartenblattschnitte sind parallel zum geographischen Koordinatensystem (Bessel Elipsoid, sphärische Koordinaten). Die DOP-Kacheln sind parallel zum Gitternetz der UTM-Abbildung auf GRS80 Ellipsoid (ETRS89, Ebene Koordinaten).Blattschnitte der amtlichen Kartenwerke Brandenburg mit Berlin (WFS BB-BE Blattschnitte)
Der Web Feature Service stellt die Kartenblattschnitte der Kartenreihen TK10, TK10AS, TK25, TK25AS, TK50, TK50AS und TK100, sowie Kacheln für diverse digitale Daten (DOP, DGM usw.) in 1x1 km, 2x2 km, 5x5 km, 10x10 km, 20x20 km und 50x50 km vom Gebiet der Länder Brandenburg und Berlin zur Verfügung. Die Kartenblattschnitte sind parallel zum geographischen Koordinatensystem (Bessel Elipsoid, sphärische Koordinaten). Die DOP-Kacheln sind parallel zum Gitternetz der UTM-Abbildung auf GRS80 Ellipsoid (ETRS89, Ebene Koordinaten). -
Legenden Kartenwerke der DDR
